1、图纸使用说明：工艺施工图主要反映工艺设计，有关构、建筑物的土建设计详见建筑、建筑结构、水池结构设计图，工艺施工图应与相应专业施工图一并使用；

2、（建）构筑物等单体定位方式：矩形构筑物注内壁交角坐标，圆形构筑物注圆心坐标，建筑物注轴线交点坐标，道路注道路中心线交点坐标，围墙柱围墙外角交点坐标；

3、管道定位说明：除注明外：管道定位及间距以管中心线为准；4、防水套管和防水翼环做法详见《防水套管》(02S404)，多数项目上套管都是自制，特别注意套管的管径与管道的管径大小；

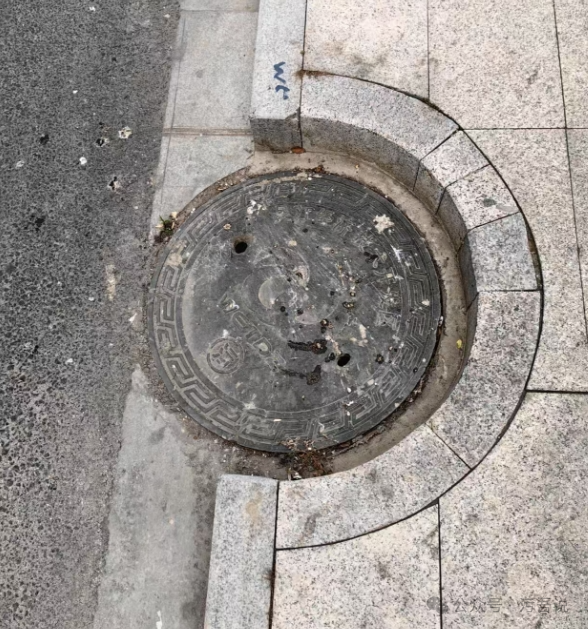

5、各排水检查井的收口井筒应注意不要打断路缘石，必要时可将管道及检查井位置进行调整，像下图这种看着就头大；

6、流量计、伸缩接头、各类阀门等需要通过法兰与管道连接的设备及配件采购前需先复核法兰压力等级与连接的管道法兰一致；碰到过好多次法兰孔数不一致，耽误工期的；

7、厂内回用水系统严禁与给水系统相连接，两种管道应采用不同颜色标识，回用水龙头、冲洗栓等处应设置醒目的标志，防止回用水作为生活用水使用；一搞环保的同事在卫生间接了1年多的中水烧水喝；9、设备基础施工一般宜在设备到货以后或确定设备以后进行，基础施工前应仔细核对设备装箱资料，必要时应实测安装尺寸以防错漏；10、工艺流程中的闸板及阀门（除调节堰门）一般在全开全闭状态下使用，用于各单元之间的切换和超越；

11、主要的工艺设备操作时须遵循下述原则：①无论何种原因造成停泵，5分钟内不允许再次启动；②提升污水及回流污泥潜污泵须在污水、污泥淹没泵顶达高液位时才能启动，液位降至低液位时即应停泵；③供脱水机房的剩余污泥螺杆泵为容积式泵，应在进出口阀门全开的情况下开泵或或停泵；泵后管道的切换也应先开阀后关阀，以防泵体损坏、电机超载或爆管；④其余泵应在出口阀门关闭的情况下启动或停车，以免启动负载太大或发生停泵水锤；事故停泵后应及时关闭出口阀门；1、图纸使用说明：

工艺施工图主要反映工艺设计，有关构、建筑物的土建设计详见建筑、建筑结构、水池结构设计图，工艺施工图应与相应专业施工图一并使用；

2、（建）构筑物等单体定位方式：矩形构筑物注内壁交角坐标，圆形构筑物注圆心坐标，建筑物注轴线交点坐标，道路注道路中心线交点坐标，围墙柱围墙外角交点坐标；

3、管道定位说明：除注明外：管道定位及间距以管中心线为准；

4、防水套管和防水翼环做法详见《防水套管》(02S404)，多数项目上套管都是自制，特别注意套管的管径与管道的管径大小；5、各排水检查井的收口井筒应注意不要打断路缘石，必要时可将管道及检查井位置进行调整，像下图这种看着就头大；6、流量计、伸缩接头、各类阀门等需要通过法兰与管道连接的设备及配件采购前需先复核法兰压力等级与连接的管道法兰一致；碰到过好多次法兰孔数不一致，耽误工期的；7、厂内回用水系统严禁与给水系统相连接，两种管道应采用不同颜色标识，回用水龙头、冲洗栓等处应设置醒目的标志，防止回用水作为生活用水使用；一搞环保的同事在卫生间接了1年多的中水烧水喝；9、设备基础施工一般宜在设备到货以后或确定设备以后进行，基础施工前应仔细核对设备装箱资料，必要时应实测安装尺寸以防错漏；10、工艺流程中的闸板及阀门（除调节堰门）一般在全开全闭状态下使用，用于各单元之间的切换和超越；

11、主要的工艺设备操作时须遵循下述原则：①无论何种原因造成停泵，5分钟内不允许再次启动；②提升污水及回流污泥潜污泵须在污水、污泥淹没泵顶达高液位时才能启动，液位降至低液位时即应停泵；③供脱水机房的剩余污泥螺杆泵为容积式泵，应在进出口阀门全开的情况下开泵或或停泵；泵后管道的切换也应先开阀后关阀，以防泵体损坏、电机超载或爆管；④其余泵应在出口阀门关闭的情况下启动或停车，以免启动负载太大或发生停泵水锤；事故停泵后应及时关闭出口阀门；
